Анкерные крепления считаются самыми надежными, поэтому они используются при монтаже металлических, бетонных и блочных строительных конструкций значительного масштаба и веса. При нарушении установки или ошибках при подборе анкеров конструкция может накрениться, просесть, а в будущем и полностью разрушиться. Важно вовремя заметить нарушения в конструкции здания, чтобы своевременно их устранить.

Аккредитованная организация «ОНТ лаборатория» предлагает услугу — испытание анкеров. Многолетний опыт, применение специализированного оборудования и профессионализм экспертов позволяет доверять проведение данной экспертизы компании.

Зачем проводится испытание анкерных крепежей

Анкерами называют крепежные элементы , широко применяемые в строительстве. Анкер — стержень из стали, который устанавливают в каменный, деревянный, бетонный материал для прочности и надежного крепления. Его составляют два элемента:

центральная нераспорная резьбовая конструкция;
наружная распорная часть – благодаря ей крепеж фиксируется в бетоне.

Длина анкера может быть различной: от 30 до 200 мм, — что зависит от толщины материала, в котором он будет использоваться. В ходе эксплуатации анкер монтируется в материал, расширяя прорези посредством вхождения центральной части во втулку.

Цель испытания анкеров на вырыв — оценка максимальной нагрузки, которую выдерживает это крепление. Причем проверку заказывают в разных ситуациях, например, чтобы проверить изделия определенных производителей в том случае, если планируют использовать их при строительстве масштабного здания или сооружения.

Испытание анкеров на срез проводится в целях рассмотрения сопротивляемости крепления и возможной деформации в поперечном разрезе. Для исследования необходимо специальное оборудование, которое растягивает или сжимает металлические элементы.

Все виды экспертиз проводятся с соблюдением государственного стандарта, действующего для того или иного вида металлоконструкций — это обеспечивает точный результат итогового исследования.

В ходе эксперимента эксперты определяют механические параметры:

прочность под растягивающей нагрузкой;
прочность под сдвигающей нагрузкой;
способность анкера перемещаться при вырыве и сдвиге.

Оценивается то, как крепеж ведет себя при выдергивании и других манипуляциях с ним. Качество, которое показывает крепежный элемент в ходе испытания анкеров помогает проектировщикам внести правки в проектные документы, правильно выбрать крепежный инструмент и способ крепления. Все это делается для соблюдения всех строительных требований и норм, в конечном итоге — гарантирует достоверный результат исследования.

Этапы работ по испытанию анкеров на вырыв

Заявка или звонок

Расчет стоимости

Заключение договора

Выезд специалиста

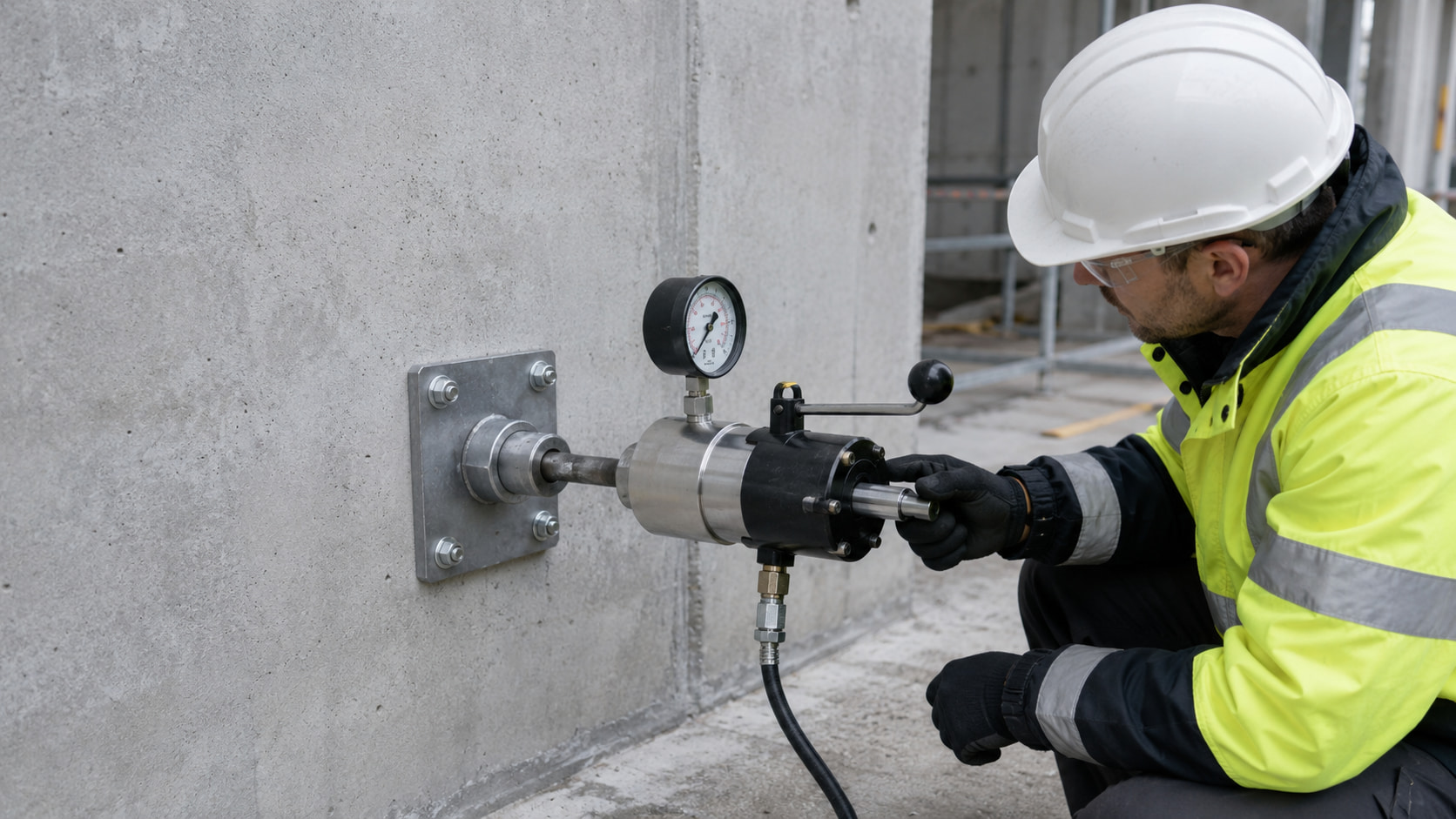

Проведение испытания анкеров на вырыв

Выдача заключения

Стоимость испытаний анкеров и анкерных креплений

Определение усилия вырыва анкера (до 60кН) 1200 руб. (1 испытание)

Определение несущей способности анкера (до 60кН), СТО-44416204-010-2010 20000 руб. (10 анкеров)

Испытание анкера на срез 5000 руб. (1 шт.)

Цена услуги по испытанию формируется исходя из нескольких критериев:

количество анкеров,
используемые методы,
характеристики основания и конструкции,
усложняющие факторы,
месторасположение здания или сооружения.

Точную цену для вашего объекта можете узнать у наших специалистов (можно позвонить по номеру, указанному на сайте) или написать в чат. Менеджеры уточнят все детали ситуации и предложат провести испытание анкеров на вырыв по цене, которая вас устроит.

Как проходят испытания

Проведение процедуры испытания анкерных креплений проходит с применением разного оборудования и методик, регулируется разными документами. Например, испытание испытание анкеров на вырыв для фасадных систем регулируется ГОСТ Р 56731-2015, химических анкеров — по ГОСТ Р 58387-2019.

Для анкеров механического типа существует регламент эксперимента:

существуют определенные межкраевые и межосевые расстояния для отверстий, в которые монтируются крепежные изделия;
эти отверстия должны быть чистыми и сухими — их подготовку нужно осуществить или специализированным насосом, или металлической щеткой;
для проведения экспертизы стальной стержень монтируется в подготовленное отверстие без детали, которую нужно закрепить;
анкер забивается в материал киянкой или молотком, потом затягивается до максимального значения: чем больше диаметр, тем с большей силой он затягивается;
заключительным этапом становится крепление переходника, соединяющего анкер и прибор, инициирующий усилие.

Воздействие будет вертикальным, поэтому особое внимание нужно уделить бурению отверстия — необходимо сделать его ровным. Бетон, в котором проводится эксперимент, должен быть застывшим и прочным. Здесь обязательно учитывается окружающая температура и время года, ведь при разных условиях бетон застывает по-разному.

Испытание на вырыв химического типа анкеров проводится с соблюдением следующих правил:

анкер должен монтироваться в соответствии с требованиями инструкции предприятия-производителя, основание для анкера делают перпендикулярным поверхности материала;
исследуется не один анкер, а целая серия (для избежания ошибок);
длительность испытания составляет от одной до трех минут: на каждой ступени фиксируют показатели в начале и в конце, а возрастание нагрузки моделируют не больше чем на одну десятую долю от показателей, которые ожидаются вследствие разрушающей нагрузки, выдержку не делают более 15 секунд;
все показатели фиксируются в графиках нагрузки и перемещения, который составляется для каждого анкера;
тестирование показывает предельное значение нагрузки, выдерживающее анкером.

Результаты испытаний

Результатами проведения испытания анкеров на вырыв для фасадных систем являются следующие параметры:

графики со статической и динамической нагрузкой (указываются скорость и периодичность нагрузок);
ширина появления трещины в строительном материале и максимальное значение сдвига анкера;
таблица, демонстрирующая сдвиг анкера при применении нагрузок;
таблица с параметрами раскрытия трещины;
максимальное воздействие, при котором анкер начинает разрушаться;
процесс разрушения анкера — подробный механизм;
таблица с показателями деформации головки крепления и некоторые другие.

Используя всю данную информацию, эксперты вычисляют величину коэффициента, который показывает надежность данного типа крепления для этой конструкции и дают экспертное заключение о допустимости или недопустимости данной анкерной конструкции нормам строительства.

Где заказать испытание на вырыв?

Компания «ОНТ Лаборатория» оказывает услугу испытания анкеров на вырыв по цене, доступной всем коммерческим организациям.

Преимущества сотрудничества с нами следующие:

компания специализируется на строительной экспертизе: испытаниях бетона, грунтов, асфальтобетона, УЗ- дефектоскопии сварных швов и т.д.;
специалисты имеют профильное образование, учитывают в работе ГОСТы и другие стандарты и правила;
приемлемые цены на все виды услуг;
быстрые сроки проведения различных профильных экспертиз.
