Визуально-измерительный контроль сварных соединений: этапы, дефекты и оформление результатов

Что такое визуально-измерительный контроль сварных соединений

Сварное соединение должно не просто выглядеть ровным. Оно должно соответствовать проекту, выдерживать расчетные нагрузки и не иметь дефектов, которые могут повлиять на безопасность конструкции. Поэтому после сварки шов проверяют. Один из первых и самых распространенных методов такой оценки — визуальный контроль сварных соединений.

Визуально-измерительный контроль, или ВИК, относится к методам контроля качества без разрушения металла. Конструкцию не вырезают, не вскрывают и не повреждают. Специалист осматривает поверхность сварного шва, основной металл рядом с ним, зону термического влияния и при необходимости измеряет параметры соединения специальными инструментами.

Метод применяют при обследовании металлоконструкций, строительной экспертизе, приемке монтажных работ, проверке трубопроводов, ферм, колонн, балок, площадок, лестниц, ограждений, закладных деталей и других сварных элементов. Для заказчика это способ получить быстрый и документально подтвержденный ответ: соответствует ли шов требованиям или есть признаки нарушения технологии.

Визуально измерительный контроль сварных соединений включает две части. Первая — визуальная. Специалист оценивает форму шва, наличие трещин, пор, прожогов, подрезов, наплывов и других наружных дефектов. Вторая — измерительная. На этом этапе проверяют размеры шва, катеты, ширину, высоту усиления, смещение кромок, глубину подрезов, протяженность выявленных дефектов и другие геометрические параметры.

Главная особенность метода — он выявляет именно доступные и наружные признаки дефектов. Если проблема находится внутри металла и не выходит на поверхность, одного ВИК может быть недостаточно. В таких случаях дополнительно назначают ультразвуковой, радиографический, магнитопорошковый, капиллярный или другой метод контроля.

Для организаций, которые заказывают строительную экспертизу, ВИК важен как практический инструмент. Он помогает проверить качество выполненных работ, зафиксировать замечания к подрядчику, оценить состояние существующих конструкций и принять решение о ремонте, усилении или дальнейшей эксплуатации. В компании «ОНТ Лаборатория» визуально-измерительный контроль может использоваться как самостоятельная проверка или как часть комплексного обследования объекта.

Когда проводится ВИК сварных соединений

ВИК сварных соединений проводят не только после завершения сварки. Контроль может понадобиться на разных этапах работ, потому что дефекты часто формируются еще до выполнения основного шва: при неправильной подготовке кромок, неверной сборке, нарушении зазоров, некачественной зачистке или использовании неподходящих материалов.

На практике ВИК выполняют:

• перед сваркой, чтобы проверить подготовку соединения;
• в процессе сварки, если нужно контролировать отдельные слои;
• после сварки, перед приемкой работ;
• после механической обработки или зачистки;
• после ремонта дефектного участка;
• при обследовании конструкций в эксплуатации;
• перед реконструкцией или усилением здания;
• при споре между заказчиком и подрядной организацией;
• после аварии, деформации, пожара, протечки или другой нештатной ситуации.

Перед сваркой специалист может оценить чистоту кромок, правильность сборки, величину зазора, соосность деталей, качество прихваток и доступность зоны соединения. Это снижает риск появления непроваров, смещения кромок, прожогов и грубых нарушений геометрии.

Во время сварки контроль особенно важен для многослойных швов. Каждый слой должен быть очищен от шлака и брызг. Если между слоями остаются загрязнения, включения или кратеры, они могут стать причиной дефектов в готовом соединении. Поэтому промежуточный осмотр помогает выявить проблему раньше, чем она окажется закрыта последующими проходами.

После завершения работ проводится приемочный контроль. Именно на этом этапе чаще всего выполняется проверка сварных швов в рамках строительной экспертизы. Специалист фиксирует состояние соединений, сравнивает фактические параметры с проектом и требованиями нормативной документации, а затем оформляет результаты.

При обследовании старых конструкций ВИК помогает выявить не только дефекты сварки, но и последствия эксплуатации. Это могут быть трещины у шва, коррозия, деформации, следы перегрева, старые ремонтные наплавки, отслоение защитного покрытия, механические повреждения и признаки усталостного разрушения.

Метод особенно важен для несущих и ответственных элементов. Например, дефект в декоративном ограждении и дефект в сварном узле металлической фермы имеют разную степень риска. Поэтому при оценке учитывают назначение конструкции, условия эксплуатации, нагрузки, проектные решения и критерии приемки.

Этапы визуально-измерительного контроля

ВИК — это не беглый осмотр поверхности. Проверка проводится по определенной последовательности, чтобы результат был объективным и применимым для приемки, ремонта или экспертного заключения. Если пропустить подготовку, использовать неподходящий инструмент или не зафиксировать измерения, выводы могут оказаться спорными.

Обычно процедура включает несколько этапов:

• изучение проектной и исполнительной документации;
• определение контролируемых соединений;
• подготовку поверхности;
• визуальный осмотр;
• измерение геометрических параметров;
• оценку дефектов по нормам;
• фотофиксацию при необходимости;
• оформление акта, протокола или заключения;
• рекомендации по дальнейшим действиям.

Специалист должен понимать, какой именно шов проверяется: стыковой, угловой, тавровый, нахлесточный, кольцевой, продольный, односторонний или двусторонний. От типа соединения зависят параметры, которые нужно измерить, и характер возможных дефектов.

Также важно учитывать требования документации. В одних случаях применяют ГОСТ 3242, ГОСТ Р ИСО 17637, СП, проектные требования, технологические карты сварки или отраслевые регламенты. В других — условия договора, техническое задание заказчика и исполнительные схемы. Нормы помогают определить, какие дефекты допустимы, а какие требуют ремонта или дополнительной диагностики.

Подготовка поверхности

Подготовка поверхности нужна для того, чтобы специалист видел реальное состояние металла. Сварной шов и зона рядом с ним должны быть очищены от всего, что мешает осмотру и измерениям. Остатки шлака, брызги металла, окалина, грязь, масло, ржавчина, краска, грунтовка или строительная пыль могут скрыть трещину, пору, подрез или прожог.

Перед осмотром обычно выполняют:

• удаление шлака после сварки;
• зачистку брызг металла;
• очистку поверхности от загрязнений;
• удаление рыхлой коррозии;
• обеспечение доступа к шву;
• подготовку освещения;
• маркировку контролируемого участка;
• сверку расположения шва с чертежами или схемами.

Если объект уже эксплуатируется, задача усложняется. Швы могут быть покрыты краской, огнезащитным составом, теплоизоляцией, слоем пыли или следами коррозии. В таких случаях специалист определяет, какие участки нужно раскрыть или зачистить локально. Без этого оценка будет неполной.

Особое внимание уделяют зоне термического влияния. Это участок основного металла рядом со швом, который нагревался при сварке. В нем могут появляться трещины, местные изменения структуры, подрезы, надрывы и другие дефекты. Поэтому осматривают не только сам валик, но и металл по обе стороны от него.

Качественная подготовка поверхности напрямую влияет на достоверность результата. Например, наплыв может закрывать отсутствие сплавления у кромки. Слой краски может скрывать тонкую трещину. Неровная окалина может выглядеть как дефект, хотя после зачистки окажется обычным загрязнением. Поэтому подготовительный этап нельзя считать формальностью.

Визуальный осмотр

На этапе визуального осмотра специалист оценивает внешний вид шва и прилегающего металла. Он проверяет, нет ли наружных дефектов, нарушений формы, резких переходов, следов перегрева, незаваренных кратеров, поверхностных пор, прожогов, подрезов, трещин и наплывов.

Осмотр проводят при достаточном освещении. Если участок находится в затемненном месте, используют переносные светильники, фонари или другие источники света. В труднодоступных зонах могут применяться зеркала, лупы, эндоскопы или видеоскопы. Это особенно актуально для трубопроводов, пространственных ферм, узлов под площадками обслуживания и внутренних полостей конструкций.

Во время визуального осмотра специалист обращает внимание на:

• непрерывность шва;
• равномерность ширины;
• форму валика;
• плавность перехода к основному металлу;
• наличие кратеров в местах окончания сварки;
• следы прожогов;
• трещины шва и зоны рядом с ним;
• поверхностные поры;
• наплывы металла;
• подрезы вдоль кромок;
• следы зачистки или повторной сварки;
• коррозию в зоне соединения.

Визуальный этап помогает определить, какие места требуют более тщательного измерения. Например, если специалист видит подозрение на подрез, он проверяет его глубину. Если заметно смещение деталей, измеряет величину отклонения. Если шов имеет неравномерное усиление, оценивает высоту и протяженность такого участка.

В строительной экспертизе визуальный осмотр часто дополняют фотофиксацией. Снимки помогают привязать дефект к конкретному месту, показать его заказчику и использовать результаты при подготовке заключения. При этом фотография не заменяет измерение, а только подтверждает визуально обнаруженный признак.

Измерительный контроль

Измерительный контроль переводит внешний осмотр в точные значения. Это важная часть процедуры, потому что многие отклонения нельзя оценивать «на глаз». Подрез может казаться небольшим, но превышать допустимую глубину. Усиление шва может выглядеть надежным, но быть слишком высоким и создавать концентратор напряжений. Угловой шов может выглядеть массивным, но иметь недостаточный катет.

Во время измерений проверяют:

• ширину шва;
• высоту усиления;
• катет углового шва;
• глубину подреза;
• величину западания;
• смещение кромок;
• зазор между деталями;
• протяженность дефекта;
• расстояние между отдельными дефектами;
• длину контролируемого участка;
• отклонение формы соединения;
• геометрические параметры узла.

Для измерений используют шаблоны сварщика, линейки, штангенциркули, щупы, угольники, угломеры и другие средства. Инструмент выбирают по типу соединения и требуемой точности. Например, для угловых швов удобно применять шаблоны для контроля катета, а для стыковых соединений — инструменты для оценки усиления, смещения и ширины.

Измерения нужно выполнять в тех местах, где возможны отклонения, а также на участках, предусмотренных программой контроля. Если дефект протяженный, фиксируют не только максимальный размер, но и длину зоны. Если дефекты повторяются, указывают их количество и расположение.

Результаты измерений должны быть понятны тому, кто будет читать протокол. Недостаточно написать «подрез имеется». Нужно указать глубину, протяженность, сторону шва, номер узла или координату участка. Такая детализация помогает принять техническое решение и исключает разночтения между заказчиком, подрядчиком и экспертом.

Оценка результатов

После осмотра и измерений специалист сравнивает фактическое состояние соединения с требованиями. Основанием для оценки могут быть проект, рабочая документация, ГОСТ, СП, технологическая карта, регламент контроля, договор или техническое задание.

На этом этапе определяют:

• соответствует ли шов заданной геометрии;
• есть ли поверхностные дефекты;
• допустимы ли выявленные отклонения;
• требуется ли ремонт;
• нужен ли повторный контроль;
• нужно ли применять дополнительные методы дефектоскопии;
• можно ли принять соединение без замечаний.

Оценка не должна быть механической. Один и тот же дефект может иметь разное значение для разных конструкций. Например, небольшое отклонение внешнего вида на второстепенном элементе может быть допустимым, а аналогичный дефект в нагруженном узле фермы потребует ремонта или дополнительной проверки.

Есть дефекты, к которым относятся особенно строго. Это трещины, прожоги, свищи, грубые непровары, незаваренные кратеры, значительные подрезы, скопления пор, видимые включения и резкие нарушения формы шва. Такие признаки могут снижать прочность соединения, создавать концентраторы напряжений и ускорять развитие повреждений.

Итог оценки должен быть однозначным. В документе указывают, соответствует соединение требованиям или нет. Если выявлены замечания, нужно описать, какие именно действия требуются: зачистка, ремонтная сварка, повторный контроль, дополнительная дефектоскопия или обследование смежных участков.

Какие инструменты используют для ВИК

Для ВИК применяют как простые измерительные средства, так и специальные шаблоны. Набор зависит от объекта, типа швов, условий доступа и задач обследования. Главная задача инструмента — помочь специалисту не только увидеть дефект, но и определить его размер.

Чаще всего используют:

• универсальные шаблоны сварщика;
• шаблоны для проверки катетов угловых швов;
• штангенциркули;
• металлические линейки;
• измерительные рулетки;
• щупы;
• угольники;
• угломеры;
• радиусные шаблоны;
• лупы;
• фонари;
• переносные светильники;
• зеркала для осмотра скрытых зон;
• эндоскопы или видеоскопы;
• фотоаппараты и камеры;
• маркеры для обозначения дефектных мест.

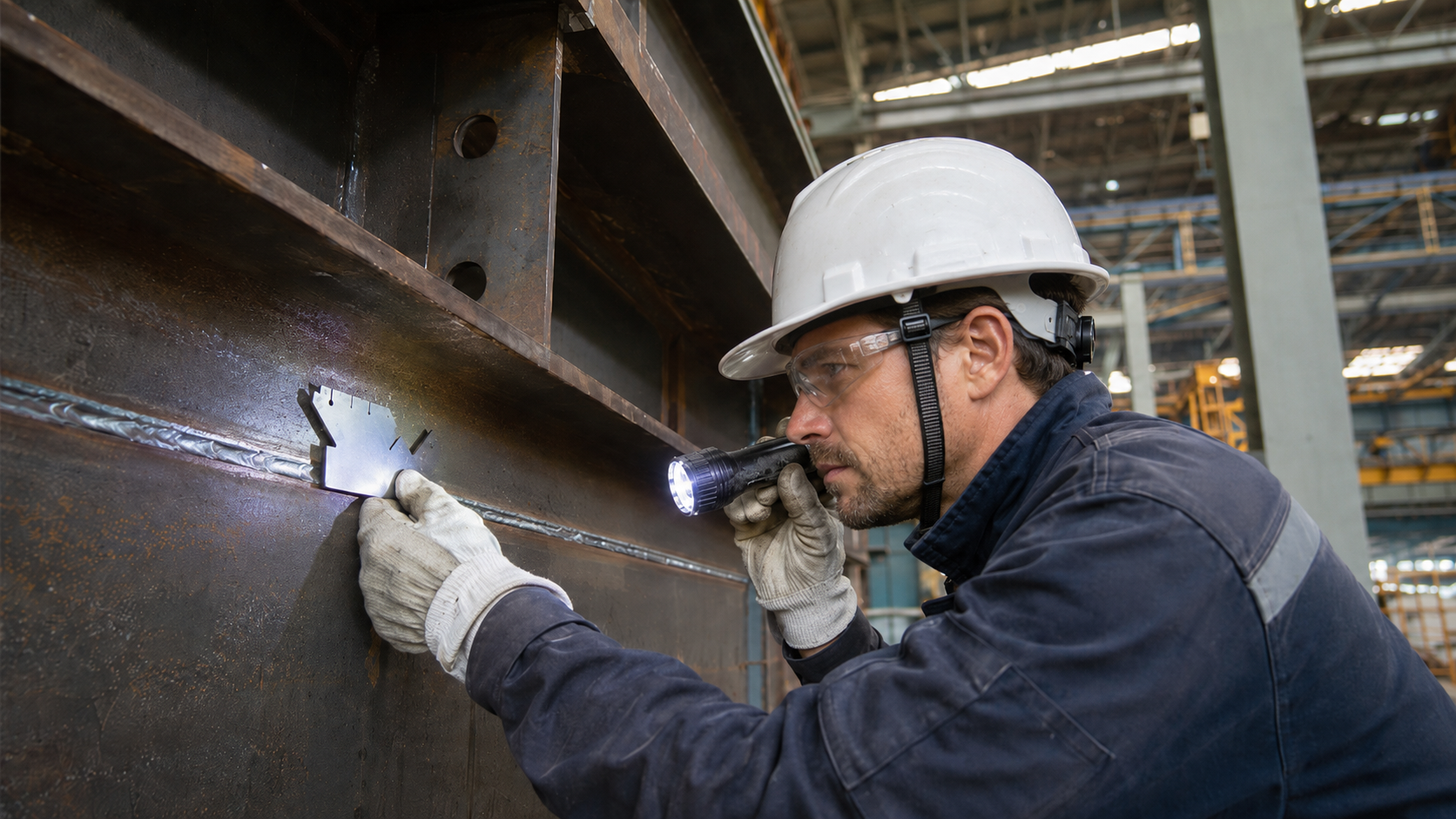

Шаблон сварщика помогает измерить катет, высоту усиления, ширину шва, глубину подреза, зазор и другие параметры. Это один из основных инструментов при контроле сварных соединений. Штангенциркуль используют там, где нужно уточнить размер с большей точностью. Линейка и рулетка нужны для замера протяженности дефекта или длины участка контроля.

Лупа помогает рассмотреть мелкие поверхностные дефекты: тонкие трещины, поры, кратеры, мелкие включения, следы неполного заполнения. Осветительные приборы особенно важны при обследовании технических помещений, чердаков, подвалов, промышленных цехов и участков с ограниченным естественным светом.

Если прямой доступ к шву затруднен, специалист может использовать зеркало или видеоскоп. Это не отменяет требований к качеству контроля, но расширяет возможности осмотра. Например, так можно оценить внутреннюю сторону соединения, участок за трубой или шов внутри труднодоступного узла.

Инструменты должны быть исправными. Если шкала стерта, шаблон деформирован, измерительная кромка повреждена или прибор не обеспечивает нужную точность, результаты будут недостоверными. Поэтому перед проведением работ специалист проверяет пригодность средств измерения.

Основные дефекты сварных соединений, выявляемые при ВИК

ВИК позволяет обнаружить многие дефекты, которые выходят на поверхность или выражаются в нарушении формы шва. Они могут появиться из-за неправильной подготовки кромок, неверного режима сварки, загрязнения металла, повышенной влажности, плохой межслойной зачистки, перегрева, недостаточного провара или ошибок сварщика.

Проверка сварных швов помогает выявить не только отдельный дефект, но и общую картину качества работ. Если одинаковые нарушения встречаются на разных участках, это может говорить о системной проблеме: неправильной технологии, недостаточном контроле, неподходящих материалах или низкой квалификации исполнителей.

К основным дефектам относятся:

• трещины;
• подрезы;
• прожоги;
• наплывы металла;
• поры;
• свищи;
• незаваренные кратеры;
• непровары на доступных участках;
• поверхностные включения;
• западания между валиками;
• грубая чешуйчатость;
• неравномерная ширина шва;
• недостаточное усиление;
• избыточное усиление;
• смещение кромок;
• нарушение катета углового шва;
• механические повреждения рядом со швом.

Трещина — один из самых опасных признаков. Она может проходить вдоль шва, поперек него, в кратере или в зоне термического влияния. Даже небольшая трещина требует серьезной оценки, потому что под нагрузкой она способна увеличиваться. Для ответственных сварных соединений такой дефект обычно считается недопустимым.

Подрез выглядит как углубление вдоль края шва. Он ослабляет металл в зоне перехода и создает место концентрации напряжений. Опасность подреза зависит от глубины, протяженности, расположения и характера работы конструкции.

Прожог — это местное сквозное проплавление. Такой дефект может возникать при слишком высокой тепловой нагрузке, неправильном режиме сварки или малой толщине металла. Для трубопроводов, емкостей и тонкостенных элементов прожог особенно критичен, потому что может нарушать герметичность.

Поры и свищи появляются из-за газов, загрязнений, влаги, нарушения защиты сварочной ванны или неподходящих сварочных материалов. Одиночная пора и скопление пор оцениваются по-разному. Важны размер, количество, расположение и связь с другими дефектами.

Наплыв металла может создавать ложное впечатление прочного шва. На самом деле это избыток металла, который натек на поверхность без нормального сплавления. Под наплывом может скрываться несплавление или другая проблема у кромки.

Непровар означает, что металл не соединился на нужную глубину. При обычном внешнем осмотре такой дефект виден не всегда. Если корень шва доступен, его можно обнаружить визуально. Если доступа нет, требуется дефектоскопия сварных швов другими методами.

Нарушение геометрии шва тоже относится к важным признакам. Слишком высокий валик, резкий переход к основному металлу, недостаточный катет, смещение кромок или неравномерная ширина могут влиять на распределение напряжений и долговечность соединения.

Как оформляются результаты визуально-измерительного контроля

Результаты ВИК обязательно фиксируют документально. Для заказчика строительной экспертизы это особенно важно: документ подтверждает, какие швы проверены, какие дефекты выявлены, какие параметры измерены и какие выводы сделал специалист.

Оформление может выполняться в виде акта, протокола, ведомости дефектов, приложения к экспертному заключению или отдельного технического заключения. Формат зависит от цели контроля. При приемке работ чаще используют акт или протокол. При обследовании здания результаты ВИК включают в общий отчет по конструкциям.

В документ обычно вносят:

• наименование объекта;
• адрес или место проведения контроля;
• данные заказчика;
• основание для выполнения работ;
• дату осмотра;
• перечень проверенных конструкций;
• номера или обозначения сварных соединений;
• примененные нормативные документы;
• условия проведения контроля;
• использованные инструменты;
• описание визуального осмотра;
• результаты измерений;
• сведения о дефектах;
• размеры и протяженность отклонений;
• фотофиксацию;
• вывод о соответствии требованиям;
• рекомендации по устранению дефектов;
• информацию о необходимости повторного контроля;
• подписи ответственных лиц.

Хороший протокол не должен быть общим и расплывчатым. Формулировка «имеются дефекты» не дает заказчику практической пользы. В документе нужно указать, где именно найден дефект, как он выглядит, какие размеры имеет, с какой нормой сравнивался и почему соединение принимается или не принимается.

При обследовании нескольких сварных узлов удобно использовать таблицу. В ней можно отразить номер соединения, тип шва, место расположения, результаты осмотра, измеренные параметры, выявленные дефекты, оценку допустимости и рекомендации. Это облегчает дальнейшую работу с подрядчиком, проектировщиком или службой эксплуатации.

Фотофиксация повышает доказательную ценность результата. На снимках желательно показывать общий вид узла и крупный план дефекта. Если выполнялись измерения, полезно фиксировать участок с приложенным шаблоном или линейкой. Это помогает связать текстовое описание с конкретным местом на конструкции.

В компании «ОНТ Лаборатория» результаты контроля оформляют так, чтобы заказчик мог использовать их в приемке работ, переговорах с подрядчиком, планировании ремонта, оценке технического состояния объекта или подготовке дальнейшей строительной экспертизы.

Что делают при выявлении дефектов

Если дефект обнаружен, сначала его нужно правильно описать и оценить. Нельзя просто заварить проблемное место без понимания причины и границ повреждения. Неправильный ремонт может привести к появлению новых дефектов, дополнительным напряжениям, перегреву металла или ухудшению геометрии соединения.

Типовой порядок действий следующий:

• дефект фиксируют в акте или протоколе;
• определяют его вид;
• измеряют размеры и протяженность;
• сравнивают с требованиями документации;
• оценивают влияние на безопасность конструкции;
• принимают решение о ремонте или дополнительном контроле;
• разрабатывают способ устранения;
• выполняют зачистку или ремонтную сварку;
• проводят повторный ВИК;
• при необходимости назначают другой метод контроля.

Если дефект допустимый, его могут оставить без ремонта. Но решение должно быть обосновано требованиями проекта, ГОСТ, СП или другой документации. Если дефект недопустимый, соединение не принимают до устранения замечания.

Способ ремонта зависит от характера дефекта. Брызги металла и незначительные наплывы могут быть удалены механической зачисткой. Кратеры, подрезы и участки неполного заполнения часто требуют выборки дефектного металла и повторной сварки. При трещинах важно определить их границы, удалить поврежденный участок и исключить дальнейшее развитие дефекта.

После ремонта всегда нужен повторный контроль. Это обязательный этап, потому что устранение дефекта не гарантирует качества результата. Отремонтированный участок снова осматривают, измеряют и сравнивают с требованиями. Если есть основания считать, что проблема может быть внутренней, назначают дополнительные методы неразрушающего контроля.

Иногда выявленные дефекты указывают не только на проблему конкретного шва, но и на общий сбой технологии. Например, повторяющиеся поры могут быть связаны с влажными электродами, загрязнением поверхности или нарушением газовой защиты. Массовые подрезы часто говорят о неправильно выбранном режиме сварки. Неравномерная геометрия может указывать на недостаточный контроль со стороны производителя работ.

Поэтому при строительной экспертизе важно не просто перечислить дефекты, а объяснить их значение. Заказчику нужно понимать, какие участки можно принять, какие требуют ремонта, где нужен повторный осмотр, а где необходимо расширить объем проверки.

Краткие выводы

Визуально-измерительный контроль — основной первичный метод оценки сварных соединений. Он позволяет без повреждения конструкции проверить внешний вид шва, геометрические параметры, наличие наружных дефектов и соответствие требованиям документации.

ВИК сварных соединений применяют при приемке сварочных работ, обследовании зданий, проверке металлоконструкций, анализе спорных ситуаций и контроле ремонта.

Для достоверного результата важна последовательность: подготовка поверхности, визуальный осмотр, измерительный контроль, оценка по нормам и оформление результатов. Документ должен содержать не общие фразы, а конкретные данные: место дефекта, его размер, характер, допустимость и рекомендации.

Неразрушающий контроль сварных соединений часто начинается именно с ВИК, потому что этот метод быстро показывает состояние наружной поверхности и помогает определить, нужны ли дополнительные проверки. Если ВИК выполнен профессионально, заказчик получает не просто описание швов, а основу для технического решения: принять работу, потребовать устранения дефектов, провести повторный контроль или назначить более глубокую диагностику.
