Рассмотрим особенности магнитопорошкового метода контроля, случаи, в которых его использование оправданно или даже необходимо, достоинства и недостатки, а также этапы проведения испытания.
Процесс и применение МПД контроля сварных швов
Современные технологии предъявляют высокие требования к качеству сварных швов. Целью магнитопорошкового метода контроля является определение недостатков соединений в металле, таких как трещины, непровары, поры, полости или несплавления. Но глубина этих дефектов должна быть не более 2 мм.
Метод получил широкое распространение благодаря способности быстро выявлять даже мельчайшие дефекты металлических поверхностей. Его главное преимущество — возможность проведения контроля прямо на объекте, без дорогостоящего оборудования или специализированной лаборатории.
Для МПД контроля используется ферромагнитный порошок, который наносится на сварное соединение сухим или мокрым методом.
- Сухой способ предполагает применение порошка в чистом виде, без дополнительных жидкостей.
- Мокрый метод включает приготовление суспензии, состоящей из ферромагнитного порошка и жидкости с проникающими свойствами (пенетранта), которая заполняет даже мельчайшие полости материала.
После нанесения порошка и создания магнитного поля в местах дефектов формируется характерный рисунок — частицы концентрируются вокруг изъянов, делая их хорошо различимыми. Чем крупнее повреждение, тем сложнее и четче его визуальное отображение. По размеру и форме рисунка оценивают масштаб дефекта и необходимость его устранения.
Для оценки результатов не нужно сложное оборудование — заказчик сможет своими глазами увидеть эффект магнитопорошкового контроля сварных швов. Важным моментом является необходимость маркировки дефекта для специалиста по сварке, который в будущем будет исправлять найденный недостаток.
В процессе испытания применяется оборудование в соответствии с государственным стандартом Р 53700-2009: приборы для намагничивания и размагничивания, насадки и призмы с различными радиусами (в случае труднодоступности мест расположения швов).
Результаты фиксируются экспертами в протоколе испытаний. В нем указываются все подробности исследования, включая дату, место, применяемое оборудование, метод, должность и ФИО специалистов, суть экспертного заключения.
Магнитопорошковый метод используется для испытаний разнообразных деталей, вот лишь перечень основных:

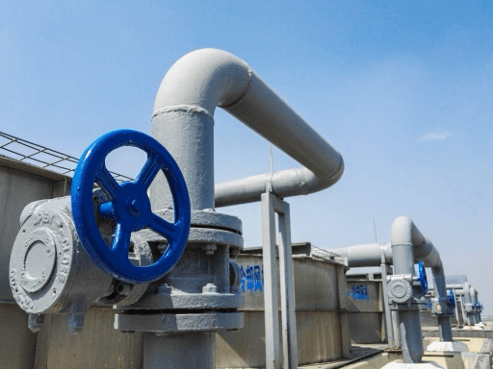

- трубопроводы в различных сферах (нефтяная, газовая промышленность, атомная, теплоэнергетика);
- рельсы и другие элементы длинномерного проката;
- комплектующие грузоподъемного оборудования, вагонов и локомотивов;
- разные детали металлоконструкций в строительстве.
Достоинства магнитопорошкового контроля
Магнитопорошковый метод неразрушающего контроля обладает рядом преимуществ, благодаря которым широко применяется в строительной экспертизе и промышленности:
- Позволяет выявлять различные дефекты металлических поверхностей и сварных швов, включая трещины, расслоения и другие нарушения структуры.
- Обладает высокой чувствительностью, обнаруживая мельчайшие повреждения с раскрытием от 0,001 мм, глубиной от 0,01 мм и протяженностью от 0,5 мм.
- Эффективен для контроля поверхностей, покрытых лакокрасочными материалами, при условии, что толщина слоя не превышает 50 мкм.
- Безопаснее по сравнению с другими методами неразрушающего контроля, не требует сложных защитных мер для персонала и не оказывает негативного воздействия на здоровье.
Недостатки магнитопорошкового контроля
Несмотря на внушительный список достоинств, данный метод имеет и свои недостатки.
- Он ограничен материалами со свойством относительной магнитной проницаемости. Этот показатель должен быть больше или равен 40. Возможны ошибки в результатах, если материал обладает магнитной неоднородностью. Сварные соединения должны выполняться с использованием магнитных электродов.
- Необходимо предусмотреть доступ к сварному шву на всем его протяжении. Испытание отдельных участков не даст полной картины состояния соединения.
- МПД контроль уступает другим методам диагностики в ряде случаев. Если слой лакокрасочного покрытия превышает допустимые нормы, расположение сварного шва образует угол менее 30 градусов к поверхности материала или направлению магнитного поля, а также если дефект находится в глубине шва, точность исследования снижается. В данных ситуациях более эффективными и результативными будут радиографический контроль или ультразвуковая дефектоскопия.
- Загрязненность шва (наличие нагара, ржавчины) может существенно исказить результаты, поэтому соединение всегда нужно зачищать от посторонних наложений.
- Несмотря на относительную безопасность метода для здоровья, МПД сварных швов требует строгого соблюдения правил охраны труда. Нарушение рекомендаций может привести к проблемам со зрением из-за повышенной освещенности, необходимой для проведения исследования. Во избежание негативного воздействия специалисты должны надевать защитные очки и делать перерывы, соблюдая рекомендованный режим отдыха при длительных испытаниях.
МПД контроль — эффективный метод диагностики, используемый для выявления дефектов сварных соединений, выходящих на поверхность. Несмотря на некоторые ограничения, простота выполнения и высокая достоверность результатов делают его одним из предпочтительных способов контроля по сравнению с альтернативными методами.
Способы проведения МПД сварных швов
Мы уже упоминали, что магнитопорошковое испытание проводится с использованием порошка или суспензии. Рассмотрим подробнее различия этих методов:
- Сухой способ предполагает нанесение магнитного порошка (железной окалины, магнетита, никеля, карбонильного железа) на поверхность с помощью резиновых груш или пульверизаторов. Затем применяется намагничивание с использованием электромагнитов и тока от 300 до 600 А.
- Мокрый метод основан на нанесении пенетранта, в роли которого могут выступать вода, масло или керосин с добавками ПВА. Состав распределяется по поверхности кистью, методом погружения или полива, обеспечивая равномерное покрытие и проникновение в мельчайшие дефекты.
Виды намагничивания
Существует несколько способов намагничивания, применяемых в магнитопорошковом контроле:
- Циркулярное — магнитное поле замыкается внутри исследуемого изделия, не образуя магнитных полюсов на концах. Этот метод предназначен для выявления продольных дефектов.
- Полюсное — магнитное поле направлено вдоль объекта, формируя магнитные полюса на его концах. Применяется для поиска поперечных дефектов.
- Комбинированное — создаются несколько магнитных полей с разными направлениями, что позволяет обнаруживать различные виды дефектов в одном испытании.
Этапы проведения
Стандартная процедура магнитопорошкового метода контроля проводится в несколько этапов, которые регулируются ГОСТом:
Подготовительная стадия
Металлическую поверхность тщательно подготавливают: удаляют коррозию, очищают от пыли и устраняют следы смазочных материалов. Если исследуемый трубопровод имеет темное покрытие и используется черный магнитный порошок, поверхность предварительно грунтуют белым лаком для улучшения контрастности выявляемых дефектов.
Намагничивание материала
Способ и направление намагничивания выбираются экспертом с учетом формы и объема изделия, типа материала и доступного оборудования. Правильный выбор метода во многом определяет точность результатов, так как от направления магнитного поля зависит способность выявлять дефекты в различных зонах контролируемого объекта.
Нанесение магнитного состава
Существует несколько способов нанесения магнитного порошка в процессе контроля. При использовании сухого метода применяется воздушная струя, которая равномерно распределяет порошок по поверхности. Если выбран жидкий состав, деталь либо погружается в суспензию, либо покрывается раствором с помощью распыления.
Визуальный осмотр результата
После стабилизации индикаторного рисунка эксперт проводит расшифровку результатов, используя визуальный осмотр или оптическое оборудование. Задача — выявить дефекты по сформировавшемуся изображению, которое повторяет их контуры и позволяет определить размеры, форму и характер повреждений.
Завершающий этап
На завершающем этапе проводится размагничивание материала, удаление остатков порошка или суспензии, а также оценка уровня остаточной намагниченности. В некоторых случаях для размагничивания используют нагрев детали, однако этот метод требует осторожности, так как может изменить свойства материала и повлиять на его эксплуатационные характеристики.
Магнитопорошковый метод контроля сварных швов — это эффективный, точный и наглядный способ неразрушающего контроля. Он позволяет оперативно выявлять дефекты металлических поверхностей и сварных соединений, обеспечивая высокую достоверность диагностики.
